“ 在WebGL环境下，将不同的3D引擎（如Cesium、Three.js、Babylon.js等）融合在同一个场景中的方法有多种，每种方法都有其特定的优缺点，适用于不同的场景和需求，这里主要提供一些思路和可行性，具体需要开发者完善。本文仅为个人观点和实践，感兴趣可以自行尝试研究，当然好的方案也不只这几种。”
01
—
WebGL基础概述
WebGL 的渲染管线是一套由硬件加速的逐步流水线，每一阶段的任务与输入/输出十分明确，整体流程如下：
顶点着色器阶段
接收顶点数据（例如顶点位置、法线、纹理坐标等）。
通过顶点着色器计算顶点的变换，完成模型矩阵、视图矩阵、投影矩阵的乘积计算，输出裁剪坐标（Clip Space）。
输出：裁剪坐标（带有齐次坐标，
gl_Position）。
裁剪与视锥体剔除
- 依据裁剪坐标裁剪出视锥体外的顶点，避免多余计算。
光栅化阶段
将裁剪空间坐标转化为屏幕上的像素（片段）。
根据顶点插值计算片段的属性值（如颜色、纹理坐标等）。
片段着色器阶段
使用片段着色器对光栅化生成的片段逐一着色，结合纹理、光照、材质计算最终颜色值。
片段着色器还会输出深度值（Z 值）。
深度与模板测试、混合
深度测试决定是否绘制当前片段（依据深度缓冲）。
模板测试、混合等会进一步处理透明度与叠加关系。
帧缓冲写入
- 最终颜色值、深度值等被写入帧缓冲（FBO），完成渲染。
WebGL 使用齐次坐标系统（4D），通过矩阵变换实现坐标系的转换，核心流程如下：
模型矩阵（Model Matrix）
定义模型从局部坐标系 到世界坐标系 的变换（旋转、平移、缩放）。视图矩阵（View Matrix）
定义从世界坐标系 到相机视角坐标系 的变换。视图矩阵通常是相机变换的逆矩阵。投影矩阵（Projection Matrix）
定义从相机视角坐标系 到裁剪坐标系 的变换，包括正交投影或透视投影。视口变换（Viewport Transform）
将裁剪空间坐标（NDC，[-1, 1]）映射到屏幕坐标系。
02
—
WebGL功能对比
以下是Cesium、Three.js 和Babylon.js 在坐标系、深度缓冲、渲染分类、透明度处理、场景规模 和后处理 等方面的基本对比表格：
| 特性 | Cesium | Three.js | Babylon.js |
|---|---|---|---|
| 坐标系 | |||
| 球心笛卡尔坐标系（ECEF），即地球中心坐标系 |
|
右手坐标系（X：向右，Y：向上，Z：向外）
|
右手坐标系（X：向右，Y：向上，Z：向前）
| | 深度缓冲 |
对数深度缓冲（Log Depth Buffer）
|
线性深度缓冲（Linear Depth Buffer）
|
线性深度缓冲（Linear Depth Buffer）
| | 渲染分类 |
11个Pass（包括不透明、透明、环境、地形3dtiles等）
|
不透明和半透明物体分类渲染，手动深度排序
|
不透明和半透明物体分类渲染，手动深度排序
| | 透明度处理 |
使用OIT（Order Independent Transparency）
|
使用深度排序算法，支持多种混合模式（Alpha Blending）
|
使用深度排序算法，支持多种混合模式（Alpha Blending）
| | 场景规模 |
支持全球级大场景，具有高效的空间剔除（Quadtree/Octree）
|
支持中小型场景，较适合桌面和Web应用
|
支持中小型场景，较适合桌面和Web应用
| | 后处理 |
高级后处理效果（FXAA、HDR、Bloom等）
|
支持多种后处理效果（如FXAA、Bloom、SSR）
|
支持多种后处理效果（如FXAA、Bloom、Motion Blur等）
|
1.坐标系
Cesium
使用球心笛卡尔坐标系（ECEF），即地球中心坐标系。在这种坐标系下，所有的坐标都是相对于地球中心的，这使得它能够在全球范围内处理 3D 数据，适用于大规模地理空间应用。
Three.js
和Babylon.js 使用的是右手坐标系，这是图形学中最常见的坐标系。在这种坐标系中，X 轴指向右，Y 轴指向上，Z 轴指向观察者（Three.js）或离开观察者（Babylon.js）。
结合点：在Cesium中结合需要统一坐标系和顶点数据，在转换到上面的webgl坐标系的视图坐标系中需要保持位置正确，同时也需要保证大场景精度需要加入RTC和RTE机制。
2.深度缓冲
Cesium
使用对数深度缓冲（Log Depth Buffer），可以解决大场景深度精度不足的问题。在渲染大范围的场景时，传统的线性深度缓冲会导致远距离的深度信息丢失，使用对数深度缓冲可以有效提高远距的深度分辨率，避免深度冲突。
Three.js
和Babylon.js 默认使用线性深度缓冲，其中深度值在
[0, 1]范围内，随着物体离相机的距离增加，深度值的分辨率逐渐降低。它们也可以通过启用对数深度缓冲（Log Depth）来优化远距离深度分辨率，特别是在渲染大场景时。结合点：Cesium支持Lod Depth和多视锥两种绘制，默认使用Lod Depth。第一种渲染场景深度结合时需要统一重写深度支持Cesium的LogDepth，第二种直接换到多视锥模式 ，Cesium多视锥按视距分割成多个工作视锥统计渲染场景，虽然能不用重写深度解决大场景深度问题但也会增加额外DC开销。
3.渲染分类
Cesium
采用了精细化的11 个渲染 Pass，分别处理环境光、天空盒、地形、3d瓦片、透明物体、不透明物体等不同类别的渲染。每个 Pass 负责不同的渲染目标，例如深度缓冲、颜色缓冲、阴影、光照等。
Three.js
和Babylon.js 通常将渲染分为不透明物体和半透明物体两个主要分类。在透明物体的渲染上，透明物体需要进行深度排序，以保证它们正确地显示在场景中。
结合点：结合Cesium可以通过自定义Pass流程加入融合引擎的渲染类别，一般分为不透明和半透明物体渲染，这里渲染半透明物体可以直接在Cesium的PASS 7（不透明物体）完成之后渲染自定义的Pass流程。
4.半透明处理
Cesium
使用OIT（Order Independent Transparency） 技术来处理半透明物体的渲染。OIT 是一种不依赖渲染顺序的透明度处理方法，可以有效地解决多重透明物体渲染中的顺序问题，从而得到正确的视觉效果。
Three.js
和Babylon.js 采用深度排序算法，先渲染不透明物体，再渲染透明物体。在渲染透明物体时，通常需要禁用深度写入，仅进行深度测试，并按从远到近的顺序对透明物体进行排序。
结合点：渲染半透明一直都是各引擎的难点，很多半透明渲染算法：α混合，深度排序，深度剥离，OIT，Abuffer..等等但都各有优缺点，所以选择适合引擎的半透明算法才是最优解，这里主要是Cesium结合，所渲染半透明可以选择Pass 8沿用Cesium的OIT机制。
5.场景规模
Cesium
设计上支持全球级大场景，尤其适合地理信息系统（GIS）和大规模 3D 地图应用。它使用空间分层剔除 技术（如 Quadtree、Octree）来高效管理和渲染大范围的场景，确保即使在全球范围内也能流畅地渲染。
Three.js
和Babylon.js 适用于中小型的场景，尤其适合在 Web、桌面应用中使用。它们并没有像 Cesium 那样设计专门的全局场景管理，通常用于游戏、虚拟现实和其他小范围的 3D 可视化。
6.后处理
Cesium
提供了丰富的后处理效果，包括FXAA、HDR（高动态范围）、Bloom、SSAO（屏幕空间环境光遮蔽）等，适合用于处理大规模场景中的视觉效果。
Three.js
和Babylon.js 也支持类似的后处理效果，能够进行FXAA、Bloom、Motion Blur、SSR（屏幕空间反射）等效果。它们的后处理管线非常灵活，支持通过自定义材质和效果来实现更多特效。
03
—
浅谈Cesium融合
在WebGL环境下，将不同的3D引擎（如Cesium、Three.js、Babylon.js等）融合在同一个场景中的方法有多种，每种方法都有其特定的优缺点，适用于不同的场景和需求，这里主要提供一些思路和可行性，具体需要开发者完善。
1.从WebGL层面融合
这种方案的核心思想是在Cesium的渲染流程完成后，在它渲染完不透明物体和半透明物体的前后，插入其他引擎（如Three.js）渲染的物体。具体流程如下：
- 渲染顺序：Cesium渲染主场景的几何和不透明物体。在完成这些渲染之后，不透明物体已经被渲染到帧缓冲区中，接下来进行半透明物体的渲染。在此时，可以插入Three.js的渲染，先渲染Three.js的固态（不透明）物体，然后再使用Cesium的OIT（Order-Independent Transparency）技术渲染半透明物体。
- 半透明物体的渲染：Cesium的OIT技术通过多次渲染并排序半透明物体来处理遮挡问题，这时Three.js渲染的物体已经插入到了合适的位置，能够正确参与透明物体的计算。
优点是：
- 较少修改引擎内部结构：基本上是在现有引擎之间插入渲染步骤，兼容性较好。
- 灵活性：可以根据不同的需求灵活插入不同的渲染过程。
缺点是：
- 渲染性能：可能会因为多次渲染、合成过程导致性能开销较大，特别是在渲染复杂场景时。
- 深度遮挡问题：可能需要小心处理深度信息，以确保不同引擎的物体正确遮挡

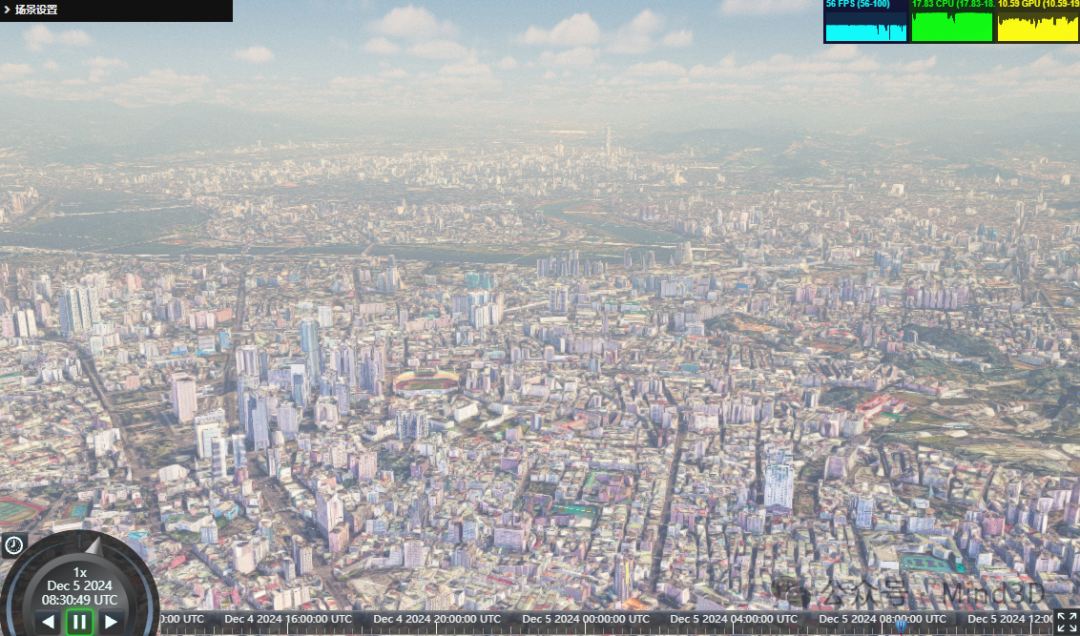

Cesium+3DGS渲染

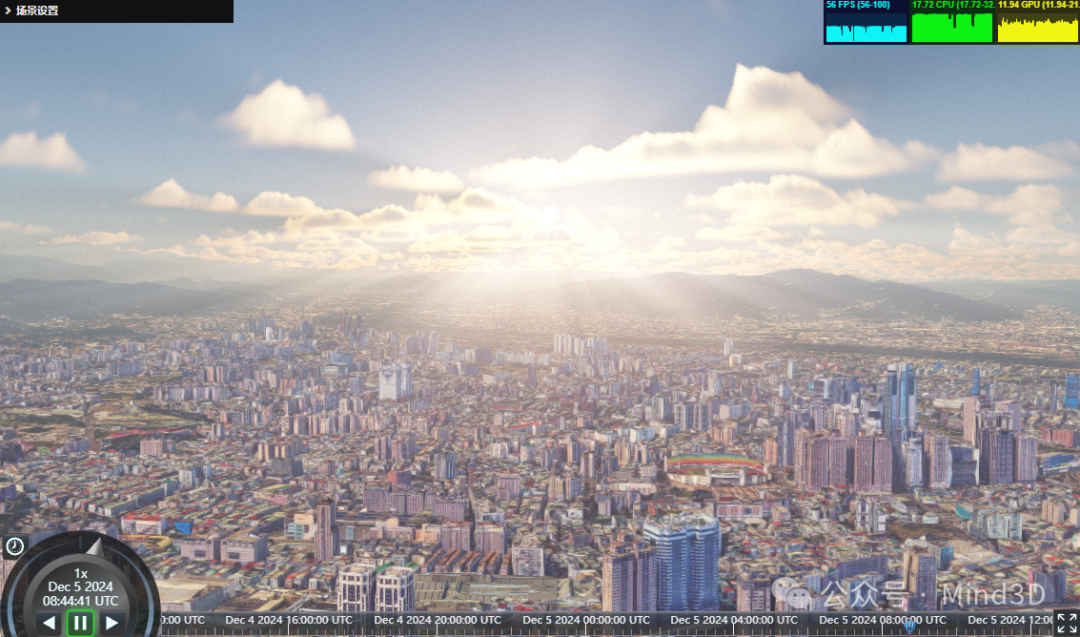

Cesium+OpenVDB体素渲染

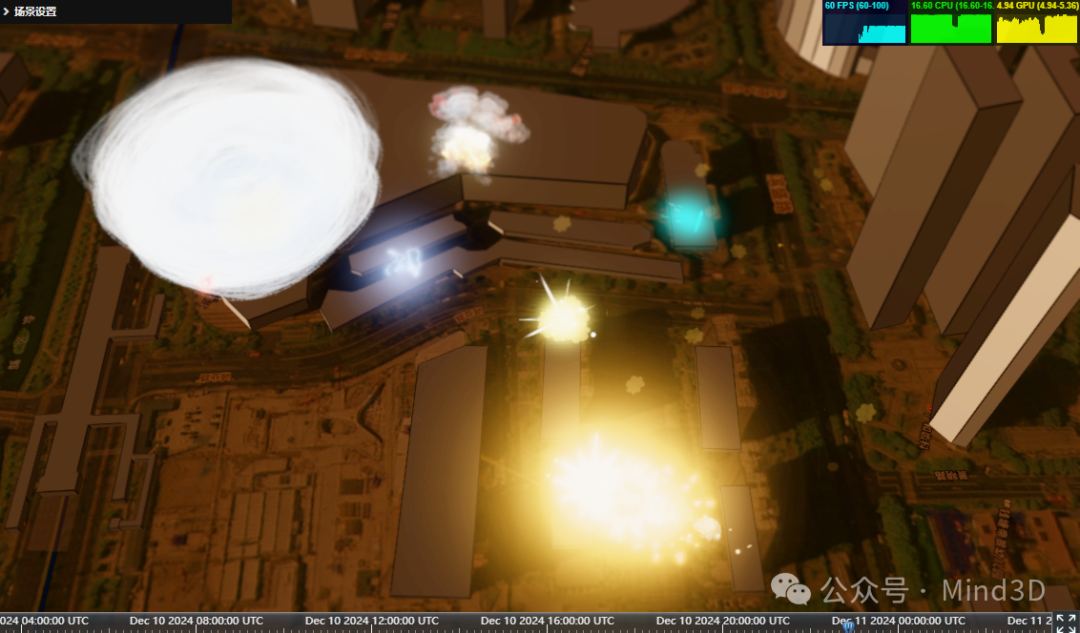

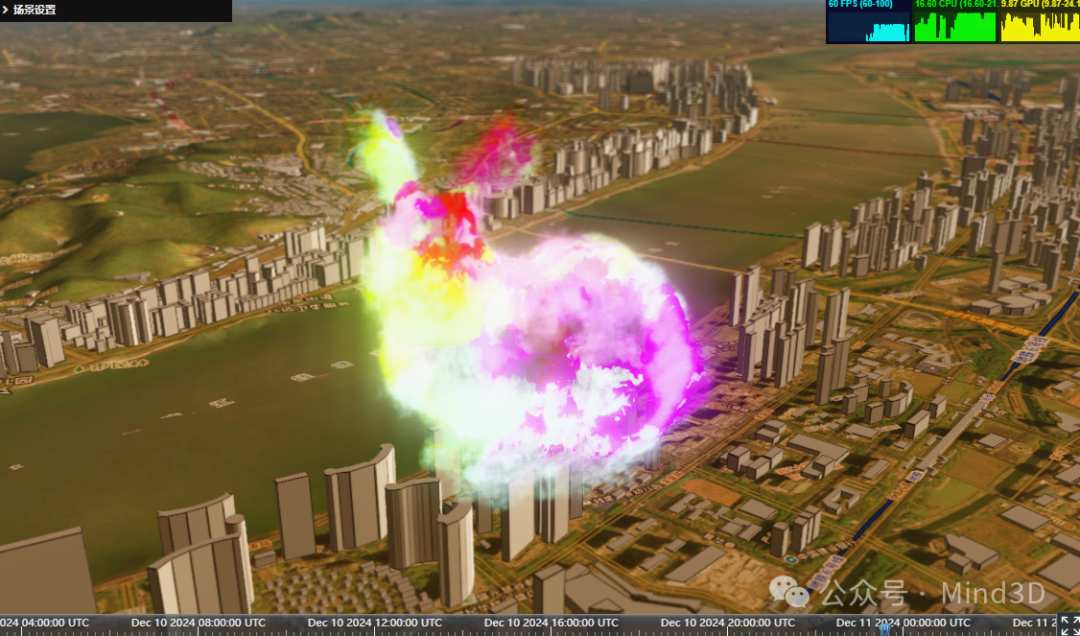

Cesium+VFX粒子系统

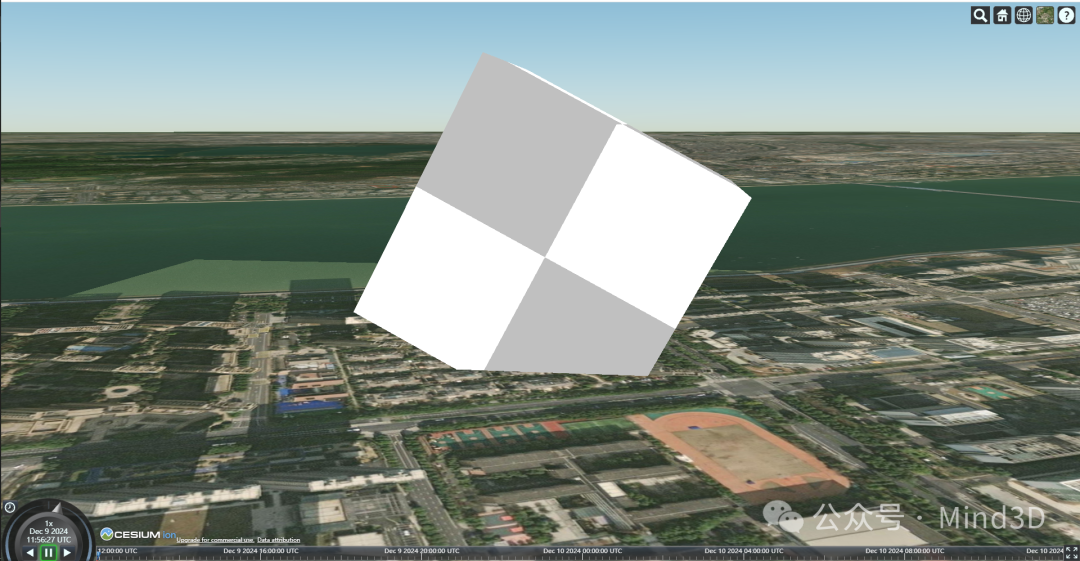

Cesium+Twgl.js渲染Demo
开源地址：
https://gitee.com/m3d/cesium.js--twgl.js
2.从API层面融合
从API层面的融合是通过将Three.js的Mesh对象转换成Cesium的DrawCommand来实现。DrawCommand是Cesium的渲染接口，允许将渲染指令直接传递到WebGL上下文进行渲染。
具体步骤如下：
将Three.js的Mesh转换为DrawCommand：首先需要将Three.js中的几何体（Geometry）和材质（Material），纹理（Texture）转换为Cesium支持的格式，例如将Three.js的BufferGeometry转换为Cesium的Geometry，材质则需要映射到Cesium的相应材质类型（如Cesium.Material或Cesium.ShaderMaterial）。
创建DrawCommand：Cesium的DrawCommand代表了一个渲染单元，包括了需要绘制的几何数据、材质、着色器等。通过将Three.js转换为Cesium支持的格式后，可以将其作为一个DrawCommand加入到Cesium的渲染队列中。
集成渲染管线：所有的渲染过程，包括Three.js的物体、Cesium的物体，都通过Cesium的DrawCommand渲染管线进行调度。这样做的好处是能充分利用Cesium的渲染优势（如高效的地理空间处理和深度优化）同时不失去Three.js的灵活性。
优点是：
- 高效统一渲染管线：通过DrawCommand的标准化接口，能在Cesium的渲染系统中统一管理所有物体的渲染。
- 可扩展性强：不需要修改现有引擎的核心逻辑，可以方便地增加更多的渲染物体（例如其他引擎的物体）。
缺点是：
- 复杂的转换过程：需要将Three.js的对象映射到Cesium支持的格式，特别是处理复杂的几何和材质时可能比较麻烦，而且每个引擎都有优化机制，处理不好适得其反。
- 潜在的性能瓶颈：尽管通过DrawCommand可以获得一定的性能优化，但大量的Mesh转换和材质转换操作可能会带来性能损失。

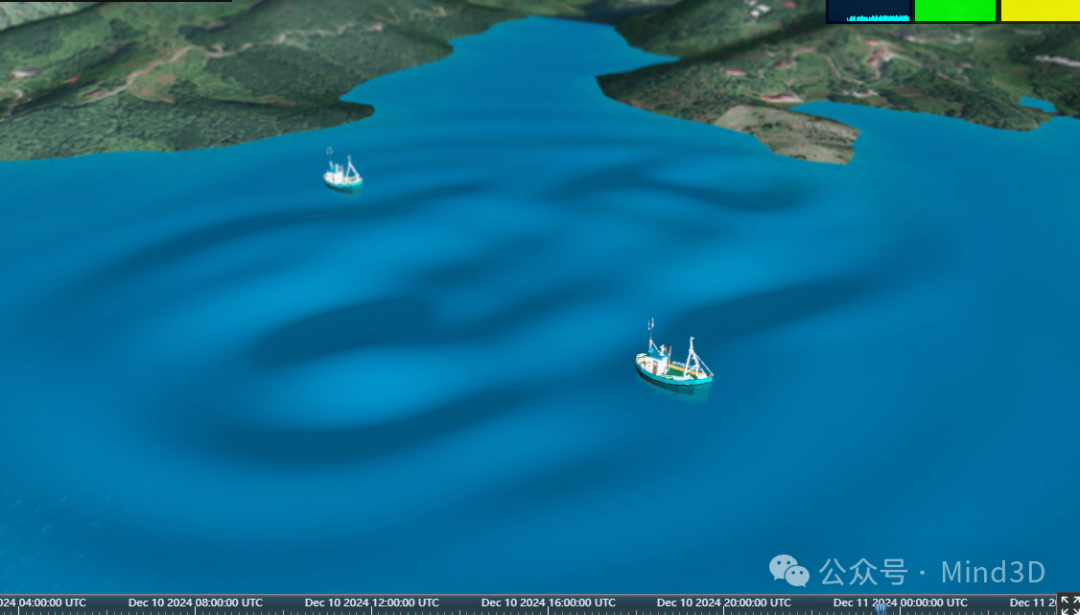

Cesium+Three.js GPUWater渲染

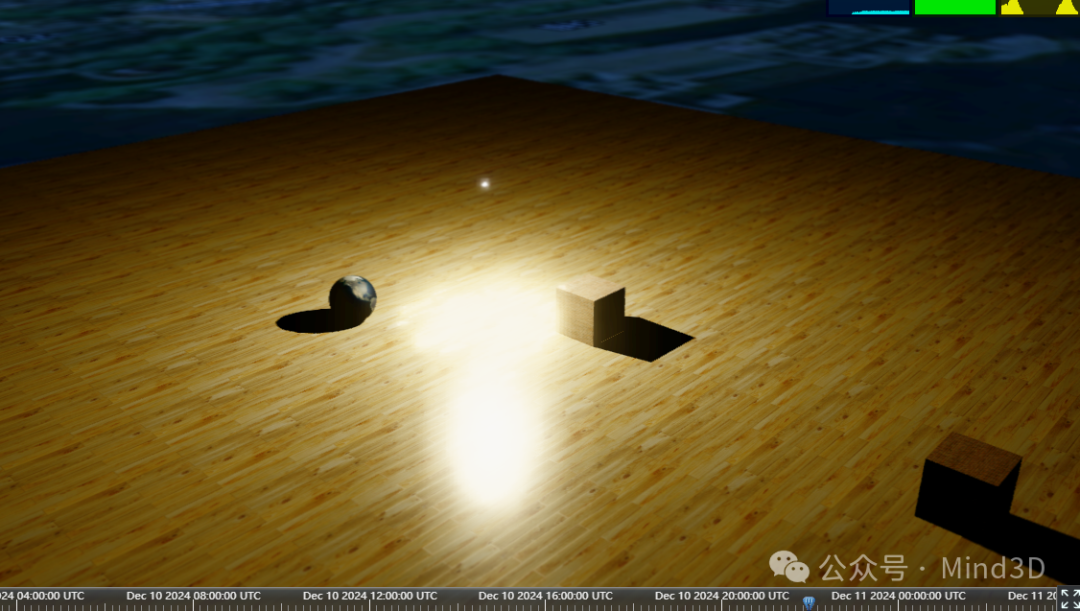

Cesium+PBR灯光渲染

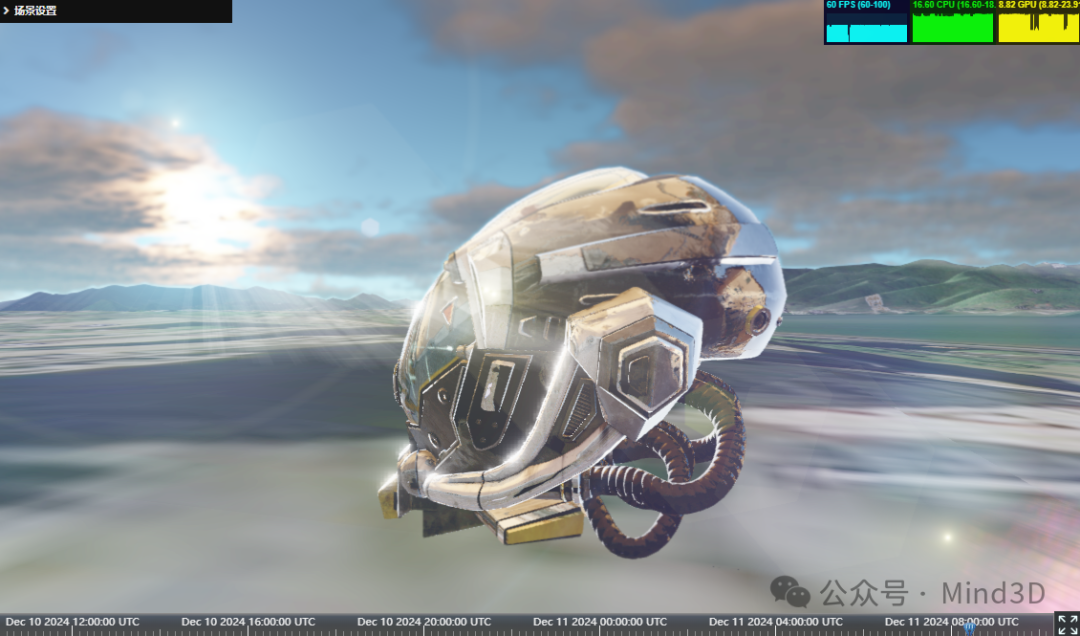

Cesium+PBR+后处理渲染
3.深度共享融合
利用Cesium默认提供colorTexture和depthTexture来进行深度重建和着色，如能提供GBuffer信息融合效果会更完善，这里以GBuffer提供深度信息融合为例，由于Cesium默认不支持GBuffer这里以引擎A和引擎B举例：
通过两个引擎之间共享GBuffer（几何缓冲区）信息来解决深度冲突的问题。具体来说，GBuffer是渲染过程中的一种中间缓冲区，存储了物体的颜色、法线、深度等信息。在这两种引擎之间共享GBuffer，可以避免在不同引擎之间的深度冲突。
步骤如下：
渲染引擎A的GBuffer：首先，在引擎A（例如Cesium）中完成场景的渲染，并将几何信息（颜色、法线、深度等）输出到GBuffer。
共享深度信息：引擎B（如Three.js）在渲染之前，通过从引擎A的GBuffer中读取深度信息，重建A引擎的深度值，并对齐自己的渲染深度缓冲区。这意味着在引擎B中绘制物体时，可以根据A引擎的深度信息来正确遮挡物体。
分别渲染：两套引擎可以各自渲染自己的物体，但每个引擎渲染时都会使用共享的深度信息，避免了深度冲突。
优点是：
- 解决深度遮蔽问题：通过共享深度信息，能够有效避免两个引擎之间的深度冲突。
- 灵活性高：每个引擎依然可以独立工作，适用于需要将不同引擎结合的复杂场景。
缺点是：
- 内存开销大：为了共享深度信息，必须保留两套缓冲区和两套场景资源，而且每个引擎的机制不同，优化手段也不同，这会导致内存消耗倍增，尤其是在大型场景下。
- 渲染性能问题：每次渲染之前都需要读取其他引擎的GBuffer或缓冲区信息，计算深度写入深度等，可能会带来一定的性能开销。

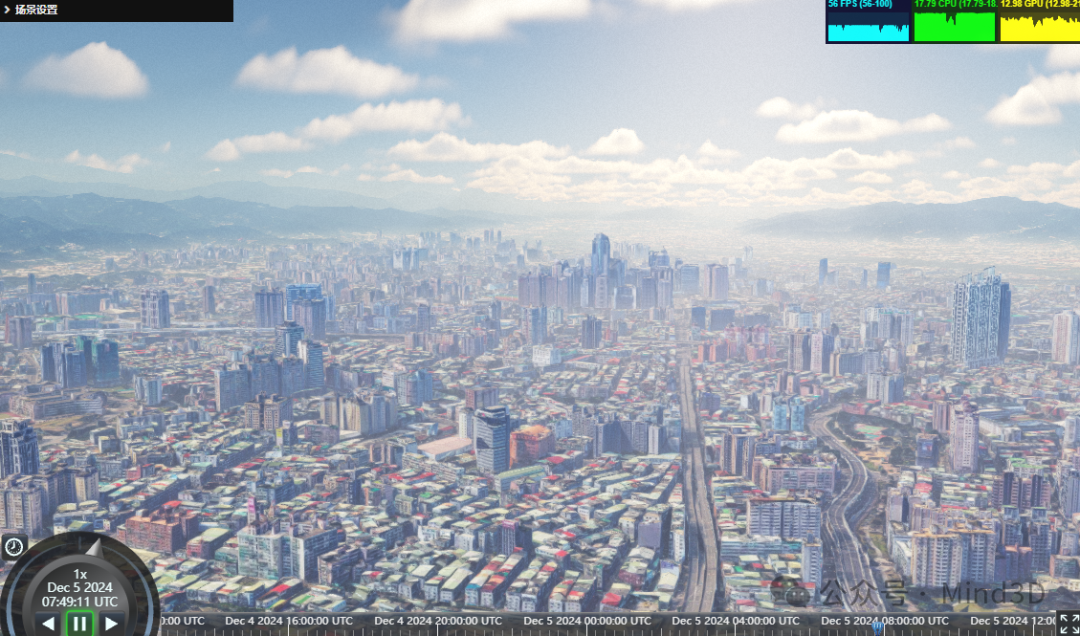

Cesium+M3D for WebGPU渲染
这些方法各有特点，具体使用哪种方法要根据应用场景来决定：
- WebGL层面融合:适合快速实现，不需要太多修改引擎本身，适用于深度渲染的场景。
- API层面融合: 可以更深入地集成两个引擎，性能优化空间较大，但需要处理引擎间的接口转换。
- 深度共享：方法适用于对深度遮挡要求较高的场景，但需要权衡内存开销和性能问题。
上文仅供参考，如果其他意见请保留。
